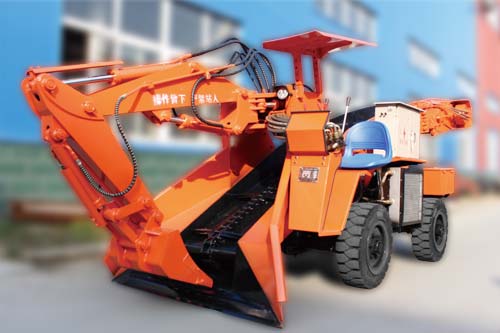

ZWY-120輪式刮板扒渣機
一、型號說明 ZWY1.7-120T-4B-CDQG Z：裝載方式 W：挖掘方式 Y：液壓行走 1.7：鏟口寬度 120T：裝載能力、
整機質量：7800±200裝載能力（m3/h）：120主電機功率（Kw）：30外形尺寸：7000*2000*2000價格（萬）：
產品分類：刮板型
訂購熱線：15971169966
產品介紹
一、型號說明
ZWY1.7-120T-4B-CDQG
Z：裝載方式 W：挖掘方式 Y：液壓行走 1.7：鏟口寬度 120T：裝載能力、m3/h 裝機功率kw為80T 4B：四輪驅動 C：柴油驅動 D：柴油機電啟動 G：刮板輸送 Q：加強機型
二、產品特色
1、可連續進行挖掘、扒取巖渣、運輸?shù)剿笫降V車和其它轉載設備。
2、使用本產品能極大提高工作效率，降低采掘成本，提高經濟效益。單臺設備每小時可出料70－80立方米，代替40多名人工作業，減少了作業人員、同時減少了安全隱患。

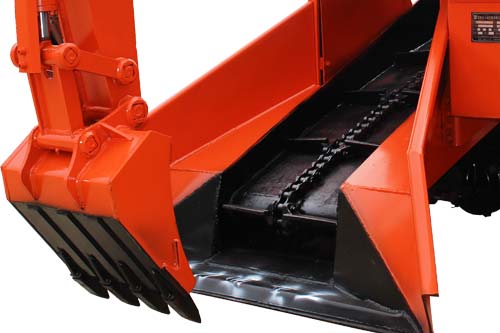

3、本機采用電動全液壓傳動，液壓行走、挖掘采集、輸送、裝車四種功能，機構緊湊，推進力大，扒取范圍廣，可以全斷面裝巖，不留死角，不需人工輔助清理工作面
三、適用范圍
適用于作業斷面為2.6×2.6米以上的中小型巷道。主要用于鐵礦、銅礦、金礦、銀礦、鉛鋅等金屬礦和磷礦、煤礦等非金屬礦及水電站引水洞、隧道工程的平巷掘進、裝載作業。
技術參數
| ZWY-120輪式刮板扒渣機技術參數 | ||
| 項目 | 參數 | |
| 型號 | ZWY-120/30L | |
| 裝載能力（m3/h） | ≤120 | |
| 整機質量 | （約）7800±200 | |
| 軸距（A）（mm） | 1900 | |
| 輪距（前/后） （mm） | 1580/1450 | |
| 最小轉彎半徑 | ≤5 | |
| 挖掘寬度（B）（mm） | 3800 | |
| 挖取距離（C）（mm） | 1800 | |
| 挖掘深度（Z）（mm） | ≤500 | |
| 挖掘高度（H）（mm） | 3000 | |
| 卸載最高處高度（H）（mm） | 1750（可加高） | |
| 裝車長度（D）（mm） | 2250（可加長） | |
| 爬坡能力（°） | ≤12 | |

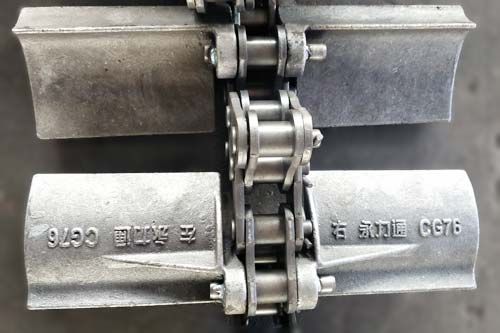

| 刮板鏈速度（m/min） | 40±2 | |
| 刮板檔板高度 | 15 | |
| 行走速度（km/h） | 1.45 | |
| 最小離地間隙 | ≥330 | |
| 齒輪油泵（MPa） | JHP2040×2 | |
| 行走速度（Km/h） | 1.45 | |
| 電機總功率（kW） | 30（雙15） | |
| 安全閥開啟壓力（Mpa） | 26 | |
| 電器絕緣強度（MΩ） | 三相 | ≥1.5 |
| 相間 | ≥1.5 | |
| 運輸狀態最大外形尺寸 | 長 | 7000±50 |
| 寬 | 2000±50 | |
| 高 | 2000±50 | |
| 適用最小斷面（m2） | 2.8×2.8 | |
